在汽车行业，不管你是做生产的、质量的，又或者是项目的、开发的，甚至是销售的、市场的，不可避免的，会遇到两类文件。一个是标准，另一个就是今天要谈的——图纸。

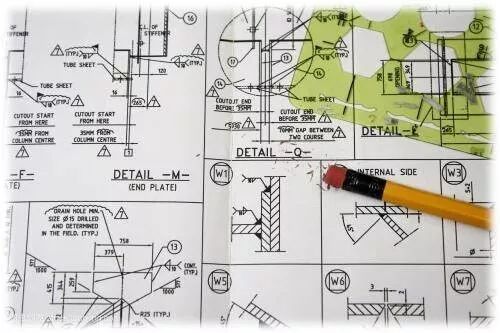

    谈到图纸，很多朋友都会想到尺寸。确实，图纸最大的一个功能就是表征尺寸，不过，其作用远没那么简单，图纸上的信息量要丰富得多。

信息量好大！

    大众在给供应商发包的图纸格式，一般有两种。

    一种是TIF格式，另一种Catia Drawing。小小的吐槽一下，Catia正版软件那叫真贵呀，听一家公司老总说，他们公司买的正版的，两台电脑用，要近20万！

    限于公司保密要求，小唐老师就在网上找了一张图纸供大家参考。

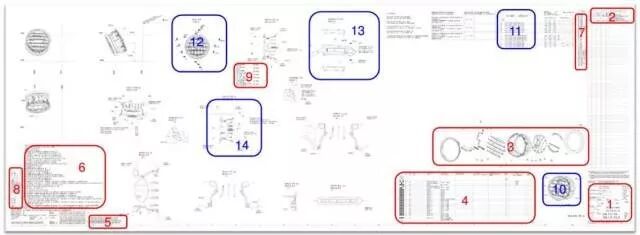

    其中红框表示大众图纸通用信息，就是是大众图纸一般都会有的，不属于该零件特有的。

    蓝框表示零件特定的技术信息。

    虽然画了框，分了类，但看起来还是很复杂，下面我们就逐个击破它。

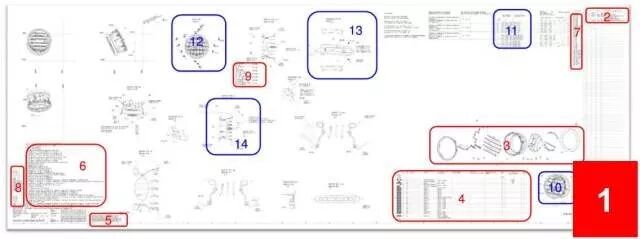

    首先把你性感的小眼神投到图纸的右下角“1号”区域。

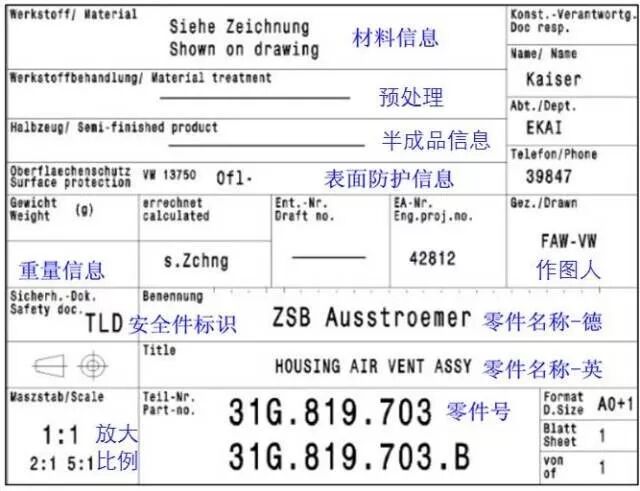

    为了让你看得更直观，小唐老师就将它放大了看，就是下面这张图了。

    这块区域的功能就是简单介绍零件的基本信息。

    这里面涉及两种语言，一般第一行是德语，第二行是英语。

    里面各部分的含义小唐老师都用蓝色字体标注出来了，需要强调的有两点。

重点来啦！

    一是半成品信息，指该零件涉及到的半成品的一些要求，比如在另一个图纸里，小唐老师看到这一栏里写着“EN 10131 -0.7”，表明该零件涉及的半成品要符合EN 10131标准里面，厚度为0.7的钢材要求。

    二是安全件标识，准确的讲法应该是D零件标识，

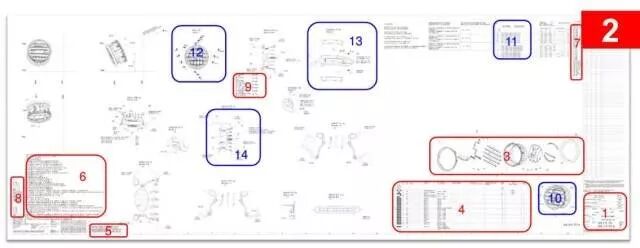

    看完右下角，请将你的小眼神往上提一提，看看右上角有什么宝贝。

请像我一样，眼皮往上提一提

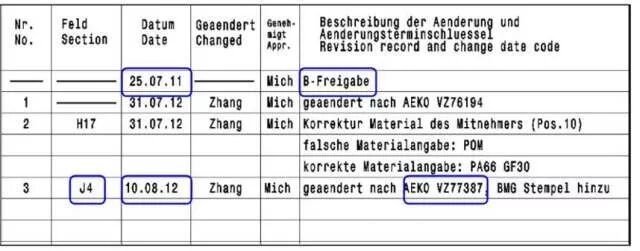

    这样，你就看到我们的“2”号区域了——图纸历史版本信息。

    这里面，改哪了（第二列），什么时候改的（第三列），谁改的（第四列），谁批准的（第五列），主要变更内容（第六列）。

    列的清清楚楚，想抵赖都抵赖不掉。

偷吃被发现，证据确凿！

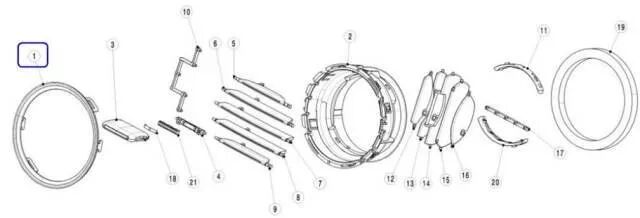

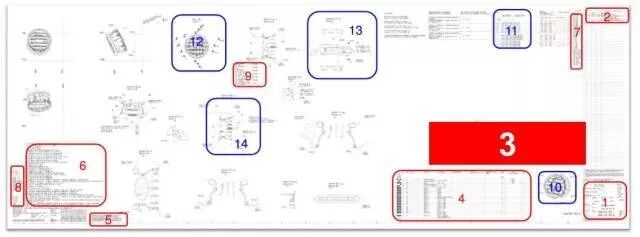

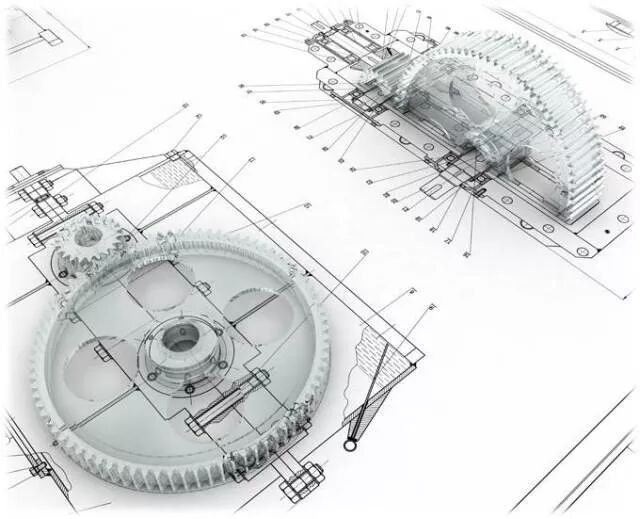

    当你看到"3"号区域时，想必你会被它霸气的名字所吸引，因为它叫——爆炸图。

    爆炸图(Exploded Views)是一个外来词汇，在很多的绘图软件里经常用到。

    很多零件很复杂，从图纸上看起来会很费劲，所以我们假设这个零件“爆炸”了，它的一个个组成部分（散件）会是怎么样的（结构）呢？

    于是就有了爆炸图。

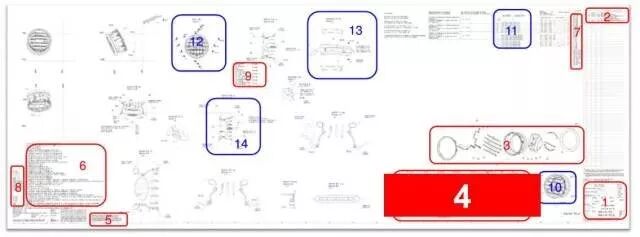

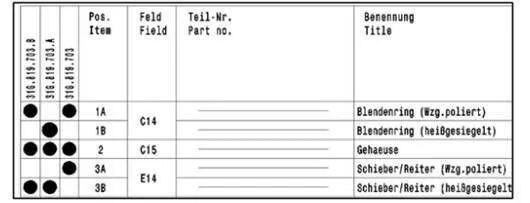

    “4”号区域可以理解成爆炸图的衍生——零件明细栏。

    放大一下。

    什么？还是看不清！那就再放大一下！

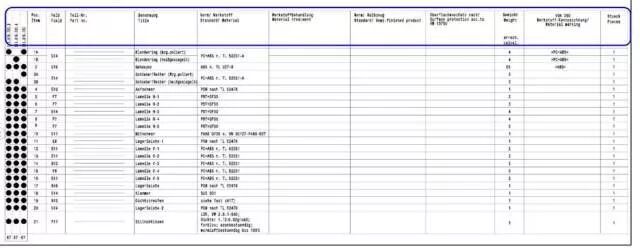

    这里面有着零件配置的详细信息，包括：散件零件号、名称、材料、标准、重量、标识、所用数量、安装位置等信息。

    对于此，小唐老师只想说一句，小唐老师水土不服的话，也服德国人这种细心。

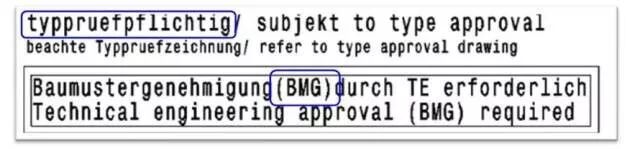

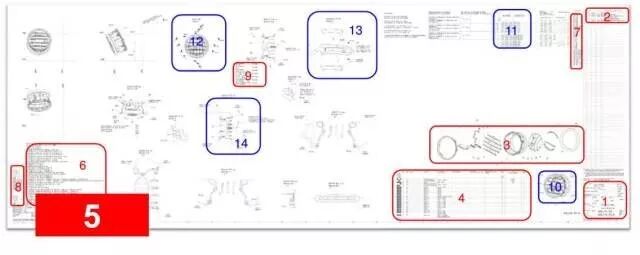

    图纸的右侧看了好多，我们再将眼神往左移一移。“5”号区域则是BMG零件的说明区域。

    有朋友就要问了，啥叫“BMG”？

    BMG全称Baumustergenehmigungspflichtige Teile，指需进行工程样件认可的零件，主要是涉及安全性、平台等的需要德国大众进行工程样件认可的重要零件。

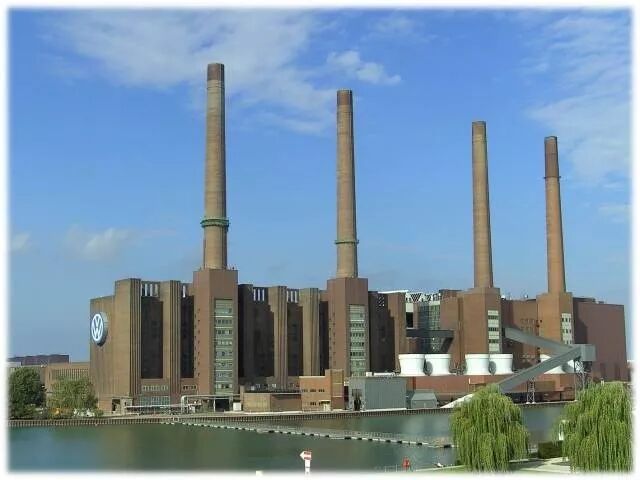

大众狼堡总部

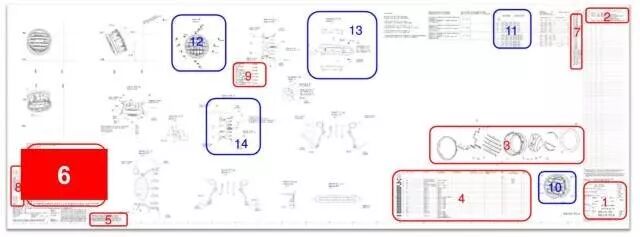

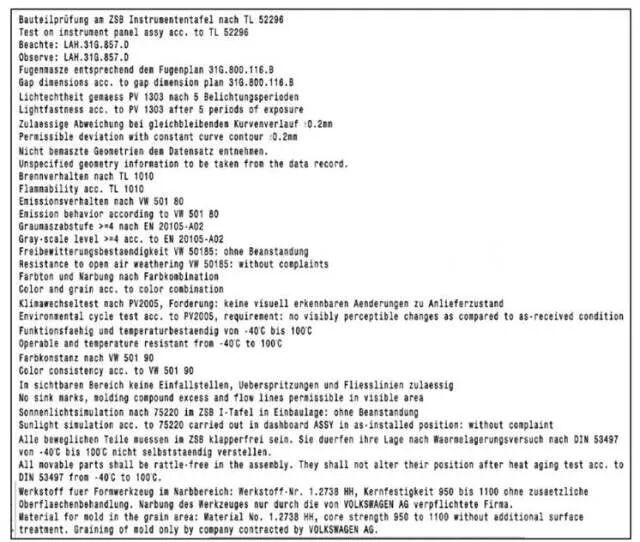

    看到了"6"号区域，你就知道图纸上不止是零件尺寸那么简单了，这里是零件试验信息。

    这部分详细定义及描述了零件需要满足的各项性能指标及试验标准。

    需要说明的是，这里的要求会更加具体，更加高（标准和这里要求冲突时，以这里为准），是对该零件的要求。

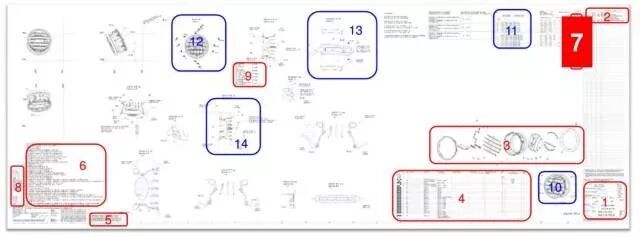

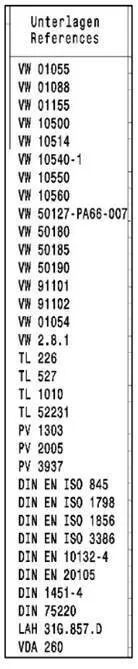

    “7”号区域在上图看着区域小，放大看也是长长的一条，它是该零件涉及到的标准汇总。

    做一个零件不光是要符合图纸，还有这么一长串的图纸要求，对此，小唐老师只想说一句，做供应商不容易呀，尤其是大众的供应商。

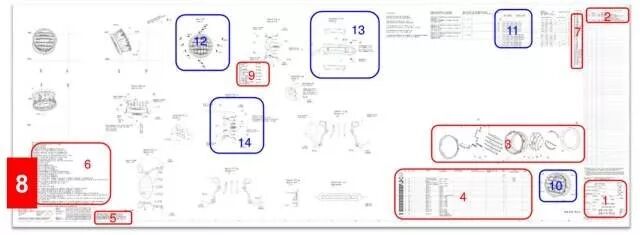

    “8号区域”同样在角落里，左下角落，是未标注公差信息。

    其实在图纸的尺寸标注时，大多数会给出公差要求的，如果没有给的，就要看这块区域啦。

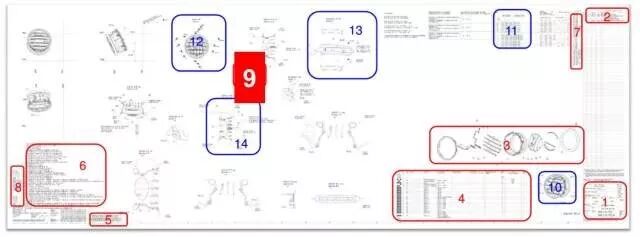

    当你拿到大众的零件看的时候，会看到所用材料、零件号、时间钟、大众LOGO等标识，这些其实也是有章可依的，它应“9”号区域，零件标识信息。

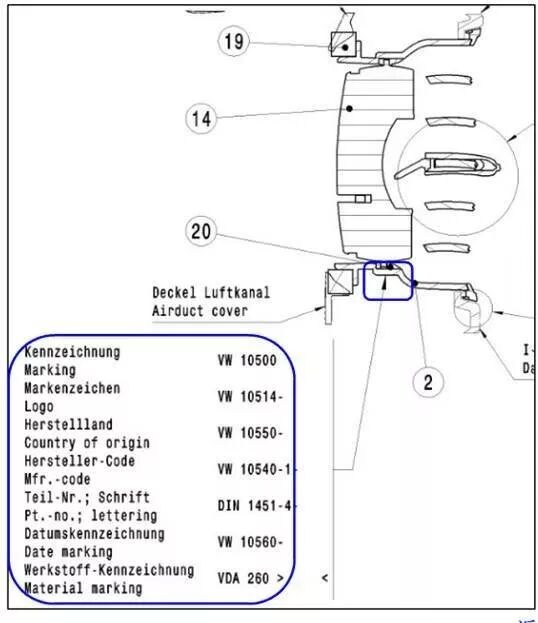

    这里会告诉你标识该标在哪（如下图），标识内容、格式。

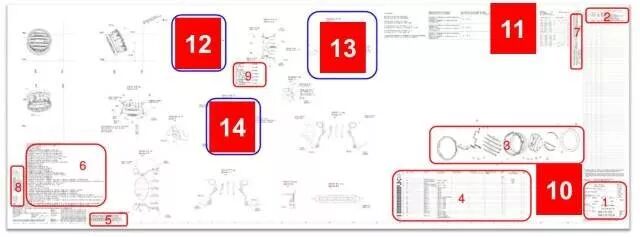

    还有几个区域就不细聊了。

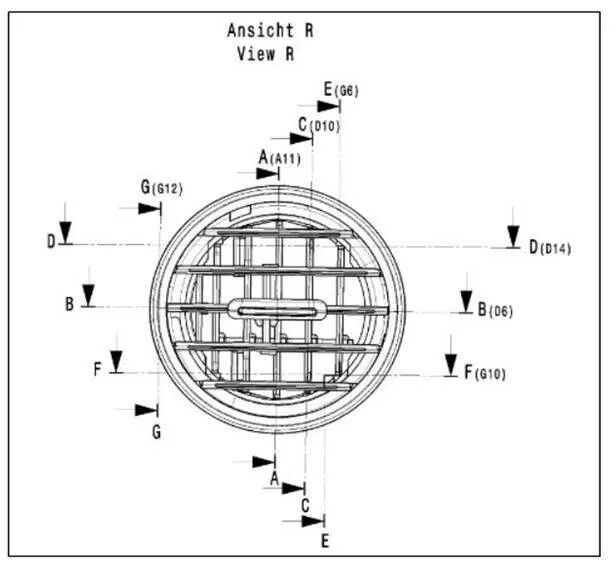

    10：零件轴视图：零件外观概览

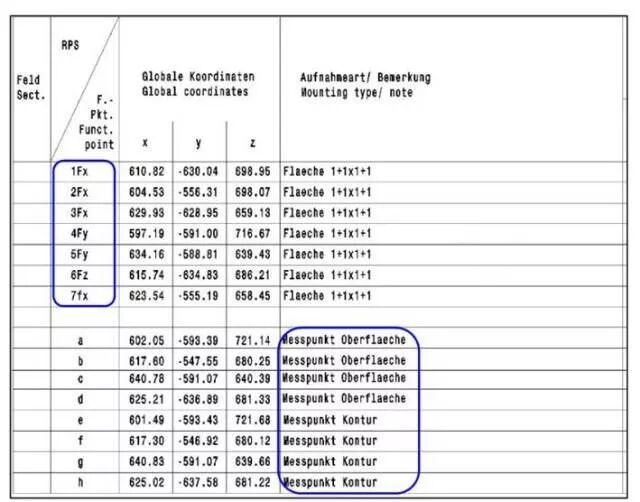

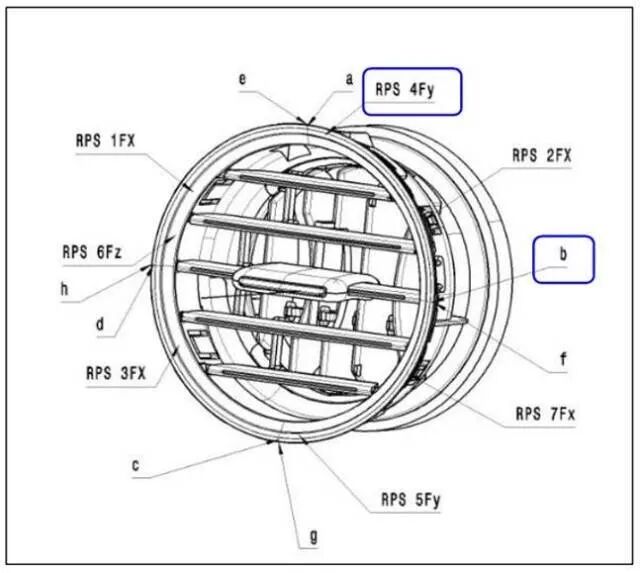

11.RPS要求，主定位，辅定位信息，

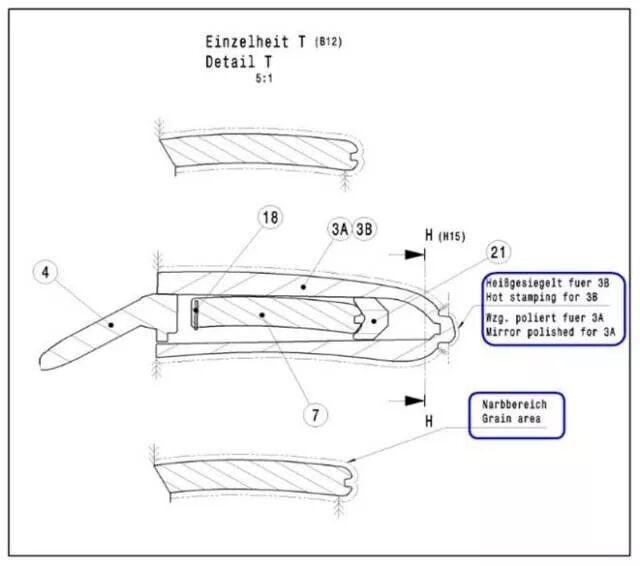

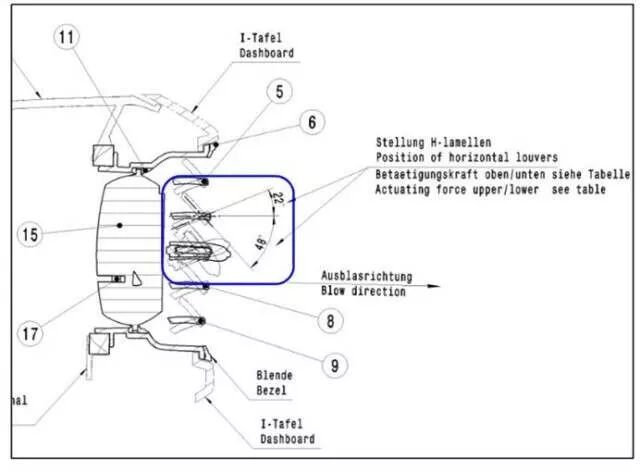

12. 图纸断面信息：各种匹配（与周边零件，内部零件匹配）。

13. 图纸断面示例1

14. 图纸断面示例2

    如果上面这些你都关注了，请受小编一拜，你就是传说中的大神！

    以上就是今天的全部内容，感谢你的阅读。
