如果你质疑任何公差工程师分不清大小，后果很严重。事实是：他们确实分不清，不如东哥！

问：请问哪个更大？

生活中总有很多你极其自信的东西，包括人生，总有某个节点，你突然会怀疑人生。比如：

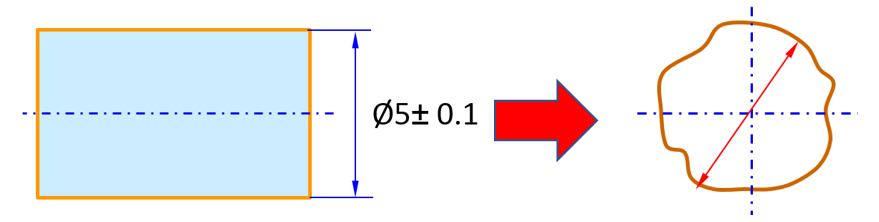

看图群众问：    请问这个直径是啥意思？

设计工程师答：你侮辱我！

直径的大小怎么理解，应属于9年义务教育范畴。你若质问工程师这个直径到底什么意思，你侮辱的不仅仅是他的教育程度，还有他自豪的工匠精神。

现在我们讨论一下真实的案例：如果实际产品做出来出现变形（地球人都知道任何零件做出来都会不完美），把问题进一步延伸到产品和测量，问题就可能变得比较复杂。首先轴会出现全长弯曲；其次，每个截面的圆形都有误差，那么请问设计工程师的直径公差到底想要表达哪个直径？

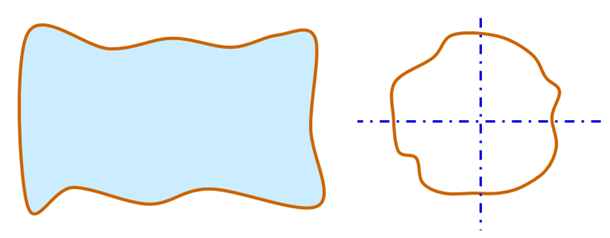

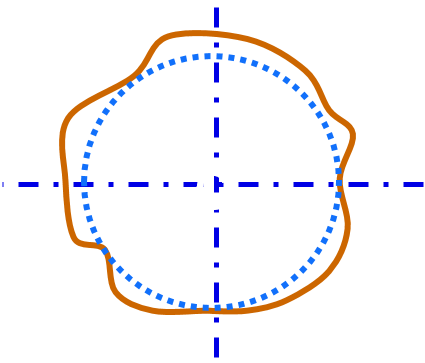

实际零件或产生两种变形：

1. 全长变形                       2. 截面变形

导致的检测结果就是：

该零件直径检测会出现很多种结果。

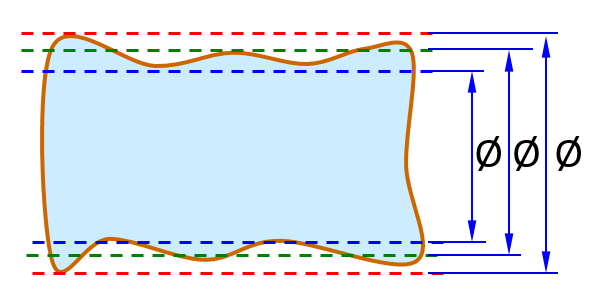

从全长来讲，存在三种直径：

从局部截面来讲，存在四种直径：

广大吃惯看图群众问：设计工程师到底要哪个直径!？

也许工程师会根据他多年的经验（和气功、太极类似），斩钉截铁告诉你某个答案。事实上是：到底哪个直径正确，他未必真有把握。设计工程师自己都分不清，你怎么指望质量、生产、检验和供应商分得清！？

接下去，我们来讨论到底大小代表什么意思。

对大小，美国人和欧洲人有不同的理解和爱好。

学名：   线性尺寸

英文名：Linear Size

昵称：   大小

特点：   能够用两点法测量

注：      本文章只讨论线性尺寸(Linear Size)， 不讨论角度尺寸(Angular Size)

扫盲：什么叫大小

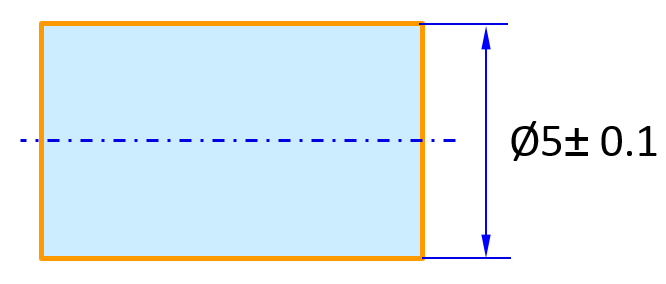

这个叫大小（线性尺寸），可以用两点法测量。

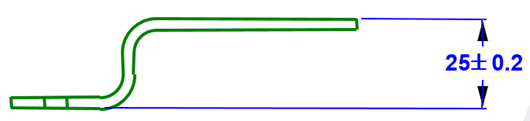

这个叫位置（距离），不叫大小，因为，无法用两点法测量。

美国、欧洲人对大小的定义：

美标 (ASME Y14.5-2019)：

1.3.54 Size, Actual Local 实际局部大小

size, actual local: the measured value of any individual distance at any cross section of a feature of size.
实际局部尺寸：任意尺寸要素(FOS: Feature of Size)局部截面的测量的单独距离。简称：两点法

注：美标神奇的且不负责任的包容原则(Rule #1)后面再讨论。

欧标: (ISO GPS 14405-1:2010)

3.8 size 尺寸

Intrinsic characteristic of a feature of size (3.2) that can be defined on a nominal feature or on an associated feature.

尺寸是指尺寸要素(FOS)的组成特性，该特性可以基于理想要素定义或基于拟合要素定义。

注：本文章只讨论线性尺寸(Linear Size)， 不讨论角度尺寸(Angular Size)

5.2 ISO default specification operator for size 默认尺寸规范算子 (LP)

The ISO default specification operator for size (without specification modifier) is the two-point size.

ISO默认的尺寸规范算子(除标注了其它规范调整符号)是两点法尺寸大小。

结论：

站在局部尺寸大小的角度出发，无论美标还是欧标，他们哥俩的观点高度一致，默认的都是局部两点法直径。

但，再铁的哥俩，没有一起扛过枪，就不叫真铁。也有翻脸、意见不一致的地方。接下去就是美标和欧标对大小的理解不一致的地方。

美标 (ASME Y14.5-2019)：

2.7 .1 Variations of Form (Rule #1: Envelope Principle)  规则一：包容原则

The form of an individual regular feature of size is controlled by its limit of size.
任何单独尺寸要素的形状默认由尺寸公差范围控制。

简单来讲：美标默认所有尺寸要素的尺寸一律采用包容原则。

吃瓜学员问：凭什么！？

徐老师回答：不允许问为什么，就这么霸道！

吃瓜学员问：什么叫包容原则？

徐老师回答：请关注段子手麦克徐下一篇公众号文章：“凭什么一律要包容！？”

欧标: (ISO GPS 14405-1:2010)

5.5 independency principle 独立原则

By default, every GPS specification for a feature or relation between features shall be fulfilled independent of other specifications

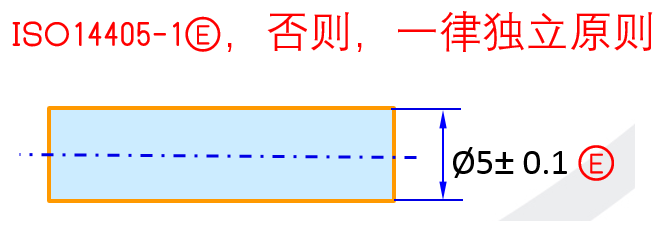

如果您要包容要求，拜托写上:

吃瓜学员问：什么叫独立原则？

徐老师回答：请关注段子手麦克徐下一篇公众号文章：“到底谁和谁独立！？”

结论：

美国图纸需要测量：局部两点直径+全长包容

欧洲图纸需要测量：局部两点直径

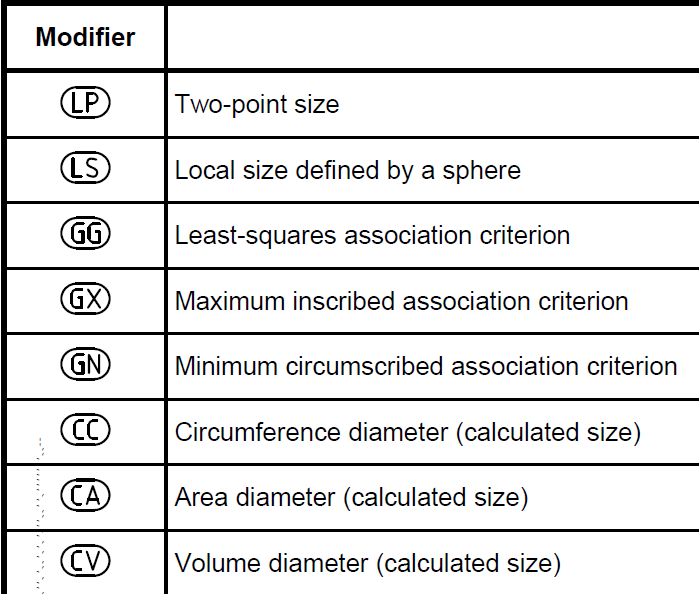

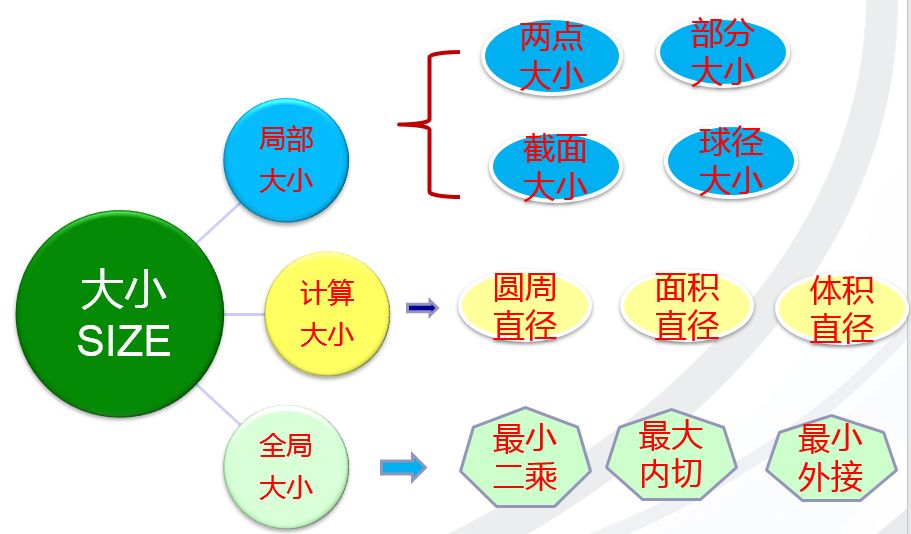

关于大小的定义，比如直径, 欧洲人以丰富的想象力和创造力，发明了众多的直径定义，请不要尝试去记住：

局部大小：Local Size, 简单来讲就是局部截面或部分长度（总而言之，不是全长）

全局大小：Global Size, 全长的大小

计算大小: Calculated Size (由零件截面的周长、面积或体积换算出来的等效圆直径)

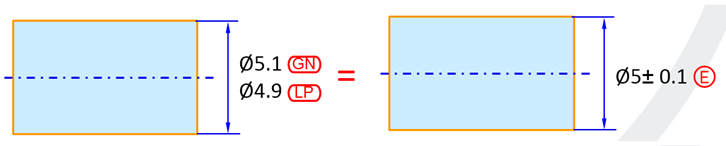

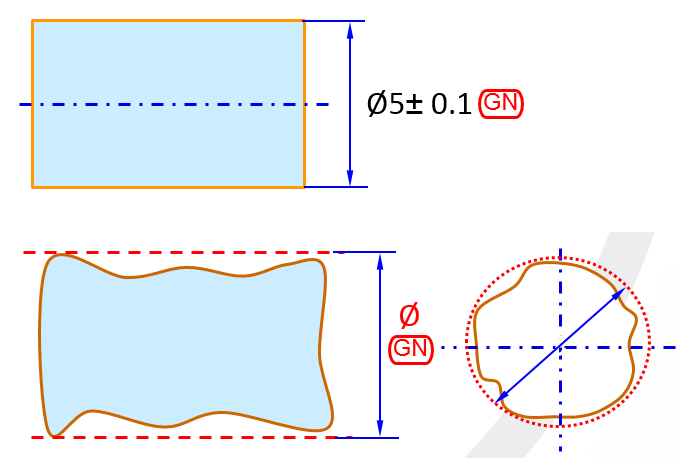

GN: G = Global, N=Minimum,  代表全长最小外切拟合直径 （Minimum circumscribed association criterion）

吃瓜学员问：设计工程师什么情况下应控制全长最小外切直径？

麦克老师答：间隙装配场合

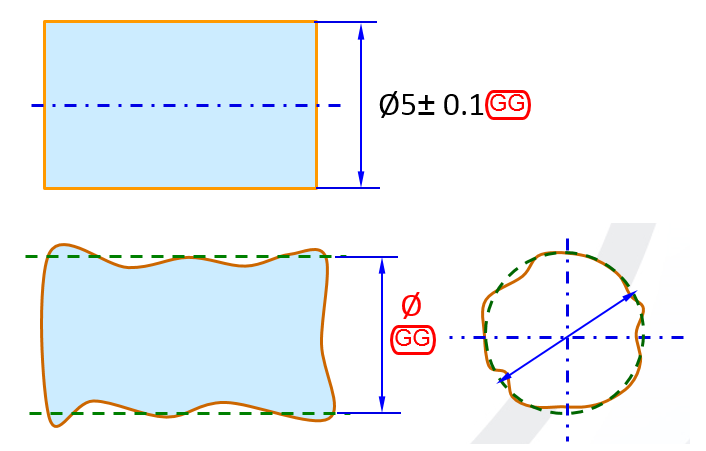

GG: G = Global, G=Gauss,  代表全长高斯拟合(最小二乘法)直径 （Least-squares association criterion）

吃瓜学员问：设计工程师什么情况下应控制全长高斯直径（近似中间圆直径）？

徐老师答：   过盈或过渡装配场合

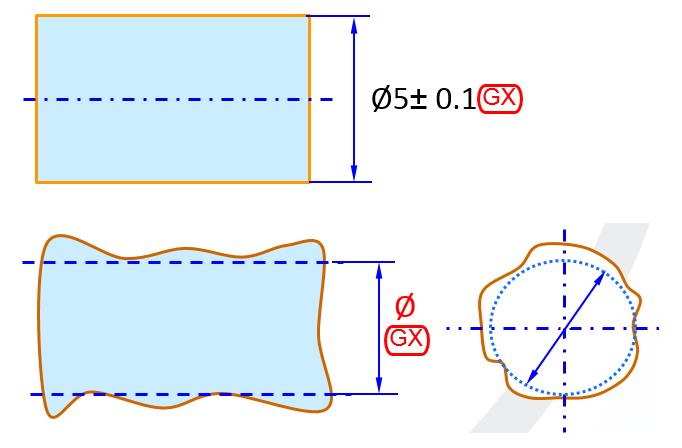

GX: G = Global, X=Maximum,  代表全长最大内切拟合直径 （Maximum inscribed association criterion）

吃瓜学员问：设计工程师什么情况下应控制全长最大内切拟合直径？

徐老师答：   对轴来讲，控制最小材料和强度的场合。对孔来讲，间隙装配场合

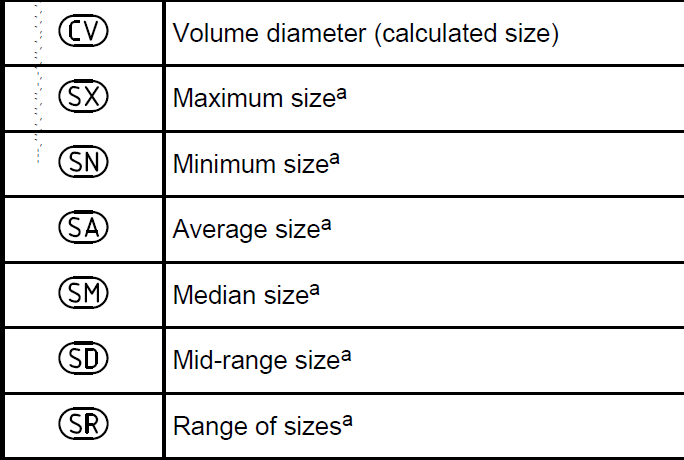

更多的神奇标注，请参见ISO14405-1:2010

小测验：

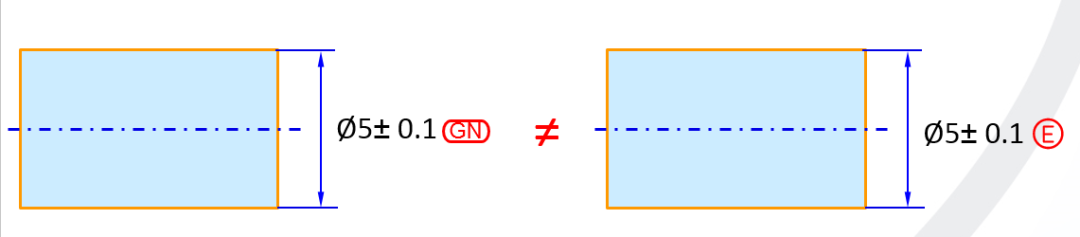

请问如下两种标注是否有区别？

1.     不了解功能就不允许画图!

2.     不经过尺寸链计算的图纸不允许发布!

3.     只要控制了位置度和轮廓度，你就控制了一切。

任何一个零件图纸都代表是合同或法律文件，

存在未来潜在的法律风险，包括索赔和召回的风险。

企业管理层应充分重视图纸的重要性。

工程师有很多恶习，不转发不点赞就是其中之二，后期我们一一道来。请关注下一期”工程师恶习大批判”文章，不关注”段子手麦克徐“是侬的损失。

看了不转发，等于耍流氓。请养成转发的好习惯。
